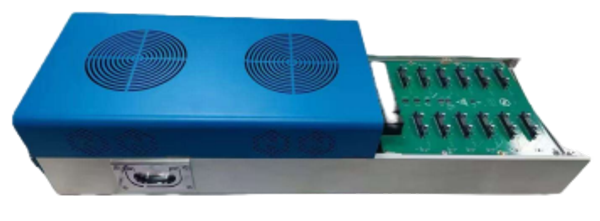

SSD模组全自动化测试解决方案

产品优势

同测数可根据需求定制
灵活配置，可灵活拓展
支持所有SSD模组规格尺寸
电源供电稳压技术可实现更精准、稳定的供电
支持PCIE Gen5.0, 向下兼容PCIE GenX
支持L1.1/L1.2低功耗电流测试
提供TurnKey全栈式测试解决方案
经过市场检验的成熟全自动化测试解决方案

SSD模组全自动化测试解决方案

传统方案劣势

无自动化，反复插拔，人工出错，潜在质量风险
测试项有限，覆盖率低
测试效率低，导致测试成本高
良率容易受到人为因素影响
同测试数有限制

产品规格表

PC	CPU	Intel 13th desktop CPU
	操作系统	Linux Ubuntu 22.04 LTS，240GB M.2 SATA as OS drive
	内存	DDR5 16GB
	主板接口	HDMI，1000/100/10 Mbps 以太网, USB 2.0
	主板电源控制	•上位机通过以太网向下板载微控制单元（MCU）发送开机指令，实现COM-HPC主板的启动。•上位机通过以太网向下板载微控制单元（MCU）发送强制关机指令，实现COM-HPC 主板的关闭。•也可通过在COM-HPC主板上运行的测试程序实现关机操作。
SSD电源	SSD固态硬盘供电电源	支持最多14路SSD电源供电，每路电源包含一个12V直流和3.3V直流电源。
	SSD供电电源裕量	12V和3.3V都是软件可编程配置，下面是可输出电压范围•12V: 10.8V- 13.2V, 电流高达3A •3.3V:3.0V-3.6V, 电流高达4A
	SSD电源供电稳压技术	检测固态硬盘接口处的电压，并自动补偿由印刷电路板走线/连接器上的大负载电流所导致的电压降，以此确保固态硬盘获得精准稳定的电压。相较于1.2V电源轨，3.3V电源轨通常对大电流引发的电压降更为敏感。
	SSD供电保护	过压、过流、短路保护。
	SSD固态硬盘电源循环测试	•可通过原生Linux热插拔命令，独立控制每个被测固态硬盘的电源通断，且不会对其他被测固态硬盘造成负面影响。•同时支持安全关机模式和强制关机模式（未提前通知固态硬盘直接断电）。
	SSD电压电流测量	支持14路SSD供电电源的电压和电流测量• 电压测量精度:20mV• 电流测量精度·0.1mA-10mA:0.1mA分辨率 ·10mA-1A: 1mA分辨率 ·1A-5A: 10mA分辨率
	SSD电源供电能力	12V电源: 高达3A电流 3.3V电源: 高达4A电流
通讯	NVMe测试接口	支持14个PCIe 5.0 x4接口，或最少7个（最大数量待定）PCIe 5.0 x2/x2双端口（DP）测试接口。
	通用异步收发传输器(UART)	支持14路UART通道，每个固态硬盘（SSD）独占一路。
	系统管理总线(SMBUS)	支持14路SMBUS通道，每个固态硬盘（SSD）独占一路。
	NVMe管理接口(MI)	支持基于系统管理总线（SMBUS）的 NVMe管理接口（MI）。
整机供电	输入电源	24V直流输入（带反向保护），最大电流25A，相当于600W(包含SSD供电)。
低功耗测试	L1低功耗子状态	所有固态硬盘测试接口均支持L1.1/L1.2低功耗子状态.可检测低至0.1毫安的固态硬盘电流，以此确认固态硬盘是否处于L1低功耗子状态。
成品兼容性	支持的固态硬盘外形规格	搭配可更换的测试载板，支持插卡式、U.2、E1.L、E1.S、E3.S、M.2等多种规格。
温控	固态硬盘环境温度监测	板载传感器可监测固态硬盘的环境温度（测试腔实际温度）。
